Калибровочный прибор для всех типов тормозных стендов

Обзор продукта:инструкция по калибровке роликового тормозного стенда и нагрузки на ось...
Это калибровочное устройство представляет собой универсальную систему калибровки, предназначенную для проверки точности и производительности различных типов оборудования для испытания тормозов, включая роликовые, пластинчатые и замедлительные (дорожные) тормозные стенды.
Путем имитации известных тормозных усилий и нагрузок, оно гарантирует, что датчики, электронные блоки и программное обеспечение в тестовой системе обеспечивают надежные и отслеживаемые результаты измерений.
Калибровочная система обычно включает в себя механический механизм нагрузки, датчики силы, наборы стандартных весов и инструменты для выравнивания.

Применимое оборудование включает:

• Роликовый тормозной стенд

• Пластинчатый тормозной стенд

• Тормозной стенд замедления / дорожный

Основные характеристики:

• Совместимость с несколькими типами тормозных стендов (роликовыми, пластинчатыми, замедлительными)

• Использует механическую или гидравлическую нагрузку для имитации реальных тормозных усилий

• Оснащен высокоточными датчиками силы или измерителями крутящего момента (точность ≤ ±1%)

• Регулируемая монтажная конструкция для легкого выравнивания и адаптации к различному оборудованию

• Дополнительный отслеживаемый сертификат калибровки, сертифицированный метрологическим учреждением

Инструкции по использованию:

1. Этап подготовки

   • Убедитесь, что тормозной стенд чистый, исправно работает и настроен на режим калибровки или технического обслуживания

   • Установите предупреждающие знаки или барьеры, чтобы предотвратить непреднамеренную работу во время калибровки

2. Установите калибровочное устройство

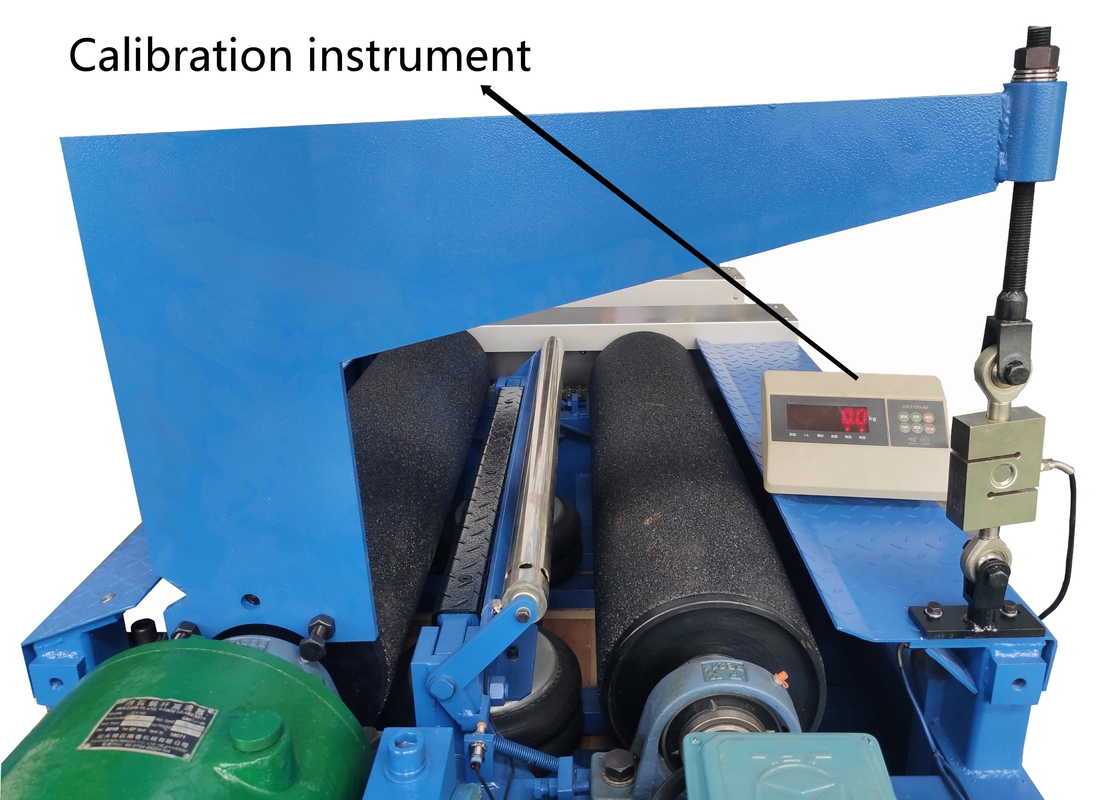

   • Роликовый тормозной стенд: Прикрепите калибровочный стержень или рычаг крутящего момента к валу ролика

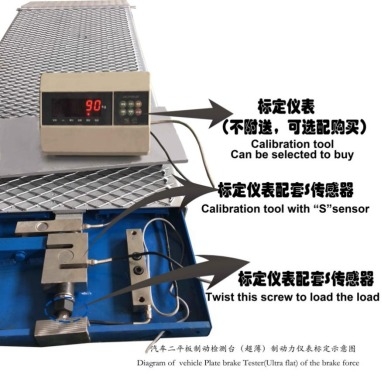

   • Пластинчатый тормозной стенд: Поместите датчик силы или стандартные веса на испытательную пластину

   • Тормозной стенд замедления: Примените эталонное тормозное усилие с помощью устройства динамического моделирования

3. Примените известную нагрузку или тормозное усилие

   • Используйте калибровочное устройство для приложения известной нагрузки или крутящего момента к испытательной системе (например, 1000 Н или 2000 Нм)

   • Запишите показания с испытательной системы и сравните их с фактическими приложенными значениями с калибровочного устройства

4. Сравнение и регулировка

   • Рассчитайте отклонение или погрешность

   • Если отклонение превышает допустимый допуск (например, ±3%), отрегулируйте внутренние параметры тестера (например, масштабирование программного обеспечения или смещение датчика)

   • Повторяйте тест до тех пор, пока измеренные значения не совпадут с эталонными значениями

Почему необходима калибровка?

1. Обеспечение точности результатов испытаний тормозов

   • Точность испытаний тормозов напрямую влияет на безопасность транспортного средства. Некалиброванное оборудование может переоценивать или недооценивать эффективность торможения, что приводит к неверным оценкам.

2. Соответствие юридическим и техническим стандартам

   • Национальные и международные стандарты (например, GB21861, ISO 21069, EU 2014/45) требуют регулярной калибровки тормозных стендов для обеспечения действительных проверок транспортных средств.

3. Выявление дрейфа датчиков или механического износа

   • Датчики и механические конструкции могут меняться со временем. Регулярная калибровка помогает быстро обнаруживать и устранять ошибки, чтобы избежать потенциальных рисков.

4. Предоставление отслеживаемых и проверяемых записей испытаний

   • Для инспекционных центров и коммерческих ремонтных мастерских полные записи калибровки служат доказательством надежности и соответствия оборудования, выполняя требования аудита и сертификации.

Рекомендуемая конфигурация калибровочного комплекта:

• 1 × Универсальное калибровочное устройство для тормозного стенда

• 1 × Высокоточный датчик силы/крутящего момента (Диапазон: 0–5000 Н или 0–5000 Нм)

• 1 × Набор стандартных весов (для имитации нагрузки)

• 1 × Комплект для монтажа и выравнивания

• 1 × Журнал калибровки (в электронном или бумажном формате)

• Дополнительно: 1 × Отслеживаемый сертификат калибровки (Сертифицирован сторонним метрологическим агентством)
