Индикатор часового типа для калибровки стенда бокового увода
Обзор продукта

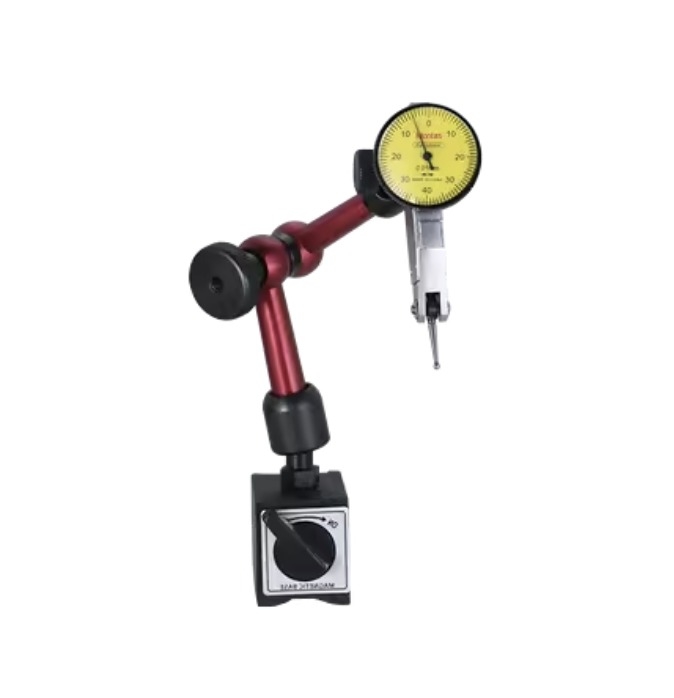

Индикатор часового типа - это высокоточный механический инструмент для измерения перемещения, обычно используемый для калибровки стендов бокового увода. Он измеряет небольшое боковое смещение пластины бокового увода в условиях статической нагрузки, позволяя пользователям оценивать наличие ошибок смещения в стенде и проверять точность показаний датчиков. Обычно используется в сочетании со стандартными калибровочными пластинами, калибровочными платформами или скользящими устройствами.
Зачем необходима калибровка
Обеспечение точности испытаний
Стенды бокового увода используются для оценки состояния схождения передних колес автомобиля (например, угла схождения или развала). Неточные результаты испытаний могут привести к ошибочным суждениям о характеристиках управляемости автомобиля, влияя как на безопасность, так и на соответствие требованиям.
Соответствие нормативным и качественным стандартам
В соответствии с национальными стандартами для проведения технического осмотра транспортных средств (например, GB21861 в Китае), стенды бокового увода должны периодически калиброваться, чтобы гарантировать, что измеренные значения бокового увода находятся в пределах допустимого диапазона погрешности (обычно ±1 м/км или ±0,5 м/км).
Проверка линейности и стабильности датчика
Сравнивая физическое смещение, отображаемое индикатором часового типа, со значением бокового увода, отображаемым системой, пользователи могут определить, страдает ли выходной сигнал датчика от дрейфа нуля или ошибок масштабирования.
Как использовать
1. Подготовка
Очистите поверхность стенда бокового увода, чтобы обеспечить свободное перемещение скользящей пластины или направляющей.
Установите стандартную пластину бокового увода или калибровочный блок на роликовый механизм стенда.
Установите индикатор часового типа на край платформы или калибровочной стойки, убедившись, что наконечник индикатора соприкасается со стороной скользящей пластины с соответствующим предварительным натягом (обычно менее 0,1 мм).
2. Этапы калибровки
Обнуление индикатора: Отрегулируйте индикатор часового типа до нуля, выровняв наконечник с калибровочной пластиной при небольшом предварительном натяге.
Сдвиньте пластину: Медленно сдвиньте пластину бокового увода, чтобы имитировать движение колеса автомобиля, проходящего по стенду (обычно ±10 мм хода).
Запишите смещение: Одновременно запишите значение механического смещения (в мм), отображаемое индикатором, и значение бокового увода (в м/км), отображаемое в системе стенда бокового увода.
Преобразование и сравнение: Преобразуйте показания индикатора в значение бокового увода (м/км) и сравните его с показаниями системы, чтобы рассчитать любое отклонение.
При необходимости отрегулируйте: Если ошибка превышает допустимый допуск, выполните повторную калибровку выходного сигнала датчика, коэффициента масштабирования программного обеспечения или параметров модуля управления.
Примечания
Индикатор часового типа следует проверять с помощью сертифицированного калибровочного блока или аккредитованного метрологического агентства перед использованием (типичная точность: 0,01 мм).
Калибровочная пластина должна перемещаться плавно, без заеданий или чрезмерного трения, чтобы обеспечить точные результаты.
Рекомендуется проводить регулярную калибровку каждые 6–12 месяцев, а записи о калибровке должны быть надлежащим образом задокументированы.
Датчик лазерного смещения или цифровой компаратор также могут использоваться для перекрестной проверки при необходимости.
Рекомендуемый калибровочный комплект
1 × Рычажный индикатор часового типа (диапазон 0–1 мм, разрешение 0,01 мм)
1 × Стандартная калибровочная пластина бокового увода
1 × Монтажная стойка или калибровочный рычаг
1 × Журнал калибровки (шаблон Excel)
